Контроль неметаллических заготовок и изделий (резина, фторопласт, углерод, дерево, пластик.), электронных компонентов, отливок и сварных соединений из лёгких сплавов на основе бериллия, магния и алюминия.
Предназначен для работы в рентгеновских лабораториях, в цеховых и полевых условиях. Может работать с зарубежными электросетями.

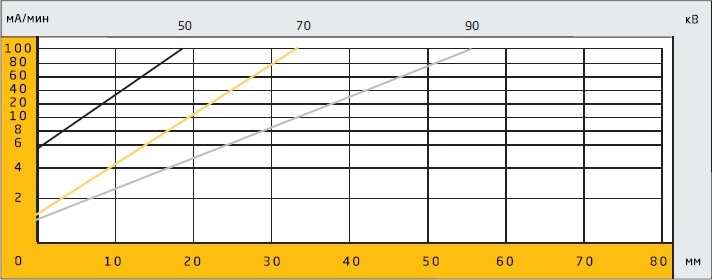

Номограммы для просвечивания алюминия.
Пленка – D4, без усиливающих экранов, фокусное расстояние - 70 см, оптическая плотность почернения Dопт = 2,0. Автоматическая обработка, G135, 26,5oC, 6,5 мин. цикл.
Характеристики:
|
Параметры и характеристики |
Значение |
|---|---|
| Максимальное анодное напряжение, кВ |
90 |
|
Максимальный анодный ток, мА |
5 |
|
Диапазон регулировки напряжения, кВ |
30 - 90 |
|
Диапазон регулировки анодного тока, мА |
0,2 - 5,0 |
|
Размер фокусного пятна трубки, мм |
1,2х1,2 |
|
Угол раствора рабочего пучка, град. |
40 |
|
Номинальная толщина просвечивания (Al), мм* |
36 |
|
Полная мощность, потребляемая от сети, кВА (не более) |
1,4 |
|
Масса излучателя/блока питания/пульта, кг (не более) |
4,7/ 6,3/ 0,3 |
|
Габаритные размеры, мм |
|
|
излучателя |
190х150х230(Н) |
|
блока питания |
180х150х215(Н) |
|
пульта управления |
175х80х30(Н) |
|
Мощность экспозиционной дозы при анодном напряжении 90 кВ и токе анода 4,0мА на расстоянии 0,5 м от выходного окна, Гр/мин (не менее) Напряжение питающей однофазной сети переменного тока, частотой 50/60 Гц, В |
0,1
110, 127, 220 |
* - F=700 мм, Dопт=2,0, пленка типа D4 ,без усиливающих экранов, время экспозиции – 300с. Автоматическая обработка, G135, 26,5ОС, 6,5 мин цикл
